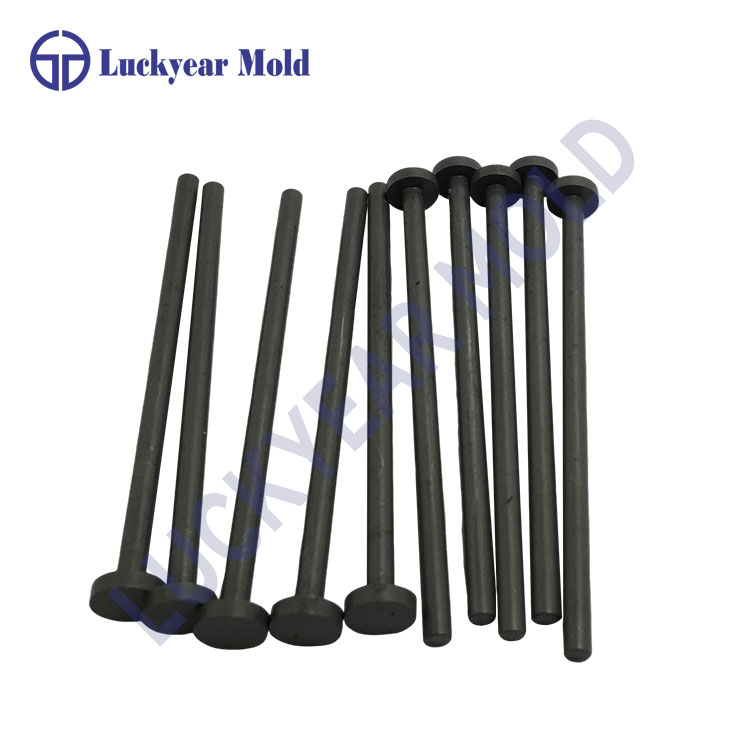

मानक इजेक्टर पिनइंजेक्शन मोल्डिंग सिस्टम में मूलभूत घटक हैं, जो मोल्ड गुहा से मोल्ड किए गए हिस्सों की सटीक और दोहराव योग्य अस्वीकृति के लिए जिम्मेदार हैं। यह आलेख आयामी मानकों, सामग्री विनिर्देशों, परिचालन सिद्धांतों, अनुप्रयोग परिदृश्यों और उद्योग-मान्यता प्राप्त चुनौतियों पर ध्यान केंद्रित करते हुए मानक इजेक्टर पिन की एक संरचित और तकनीकी खोज प्रदान करता है। इसका उद्देश्य टूलिंग इंजीनियरों, मोल्ड डिजाइनरों और खरीद विशेषज्ञों द्वारा उठाए गए सामान्य तकनीकी प्रश्नों को संबोधित करते हुए यह स्पष्ट करना है कि ये घटक आधुनिक मोल्ड डिजाइन के भीतर कैसे कार्य करते हैं।
मानक इजेक्टर पिन सटीक-इंजीनियर्ड बेलनाकार घटक होते हैं जो शीतलन चरण के बाद यांत्रिक रूप से मोल्ड किए गए हिस्सों को गुहा से बाहर धकेलने के लिए इंजेक्शन मोल्ड में स्थापित किए जाते हैं। उनकी प्राथमिक भूमिका विरूपण, सतह क्षति या उत्पादन में रुकावट के बिना लगातार डिमोल्डिंग सुनिश्चित करना है। ये पिन इजेक्टर प्रणाली के भीतर काम करते हैं, चक्र स्थिरता बनाए रखने के लिए इजेक्टर प्लेटों और रिटर्न पिन के साथ सिंक्रनाइज़ होते हैं।
उच्च मात्रा वाले विनिर्माण वातावरण में, मानक इजेक्टर पिन की विश्वसनीयता सीधे मोल्ड की दीर्घायु और उत्पादन दक्षता को प्रभावित करती है। अनुचित चयन या आयामी असंगति के परिणामस्वरूप असमान इजेक्शन बल, भाग चिपकना, या समय से पहले मोल्ड घिसना हो सकता है। इसलिए, मानक इजेक्टर पिन का उत्पादन डीआईएन, जेआईएस और आईएसओ जैसे अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त मानकों के अनुसार किया जाता है, जो विनिमेयता और पूर्वानुमानित प्रदर्शन सुनिश्चित करता है।
यह लेख इस बात पर केंद्रित है कि मानक इजेक्टर पिन को विभिन्न मोल्डिंग परिदृश्यों में कैसे डिज़ाइन, निर्दिष्ट और लागू किया जाता है, जिसमें प्रचारात्मक भाषा के बजाय तकनीकी स्पष्टता पर जोर दिया गया है।
स्टैंडर्ड इजेक्टर पिन का प्रदर्शन काफी हद तक आयामी सटीकता, सामग्री संरचना और सतह की अखंडता पर निर्भर करता है। आधुनिक इंजेक्शन मोल्डिंग मशीनों की परिचालन मांगों को पूरा करने के लिए विनिर्माण के दौरान इन मापदंडों को कसकर नियंत्रित किया जाता है।
| पैरामीटर | विशिष्ट रेंज | तकनीकी नोट्स |
|---|---|---|
| व्यास | Ø1.0 मिमी - Ø25.0 मिमी | सीधापन और फिट बनाए रखने के लिए सटीक-जमीन |
| लंबाई | 1000 मिमी तक | मोल्ड की गहराई के आधार पर कस्टम लंबाई उपलब्ध है |
| सामग्री | SKD61 / H13 / SKH51 | कठोरता, क्रूरता और गर्मी प्रतिरोध के लिए चुना गया |
| कठोरता | एचआरसी 58-62 | घिसाव और विरूपण के प्रति प्रतिरोध सुनिश्चित करता है |
| सतही समापन | रा ≤ 0.2 μm | ऑपरेशन के दौरान घर्षण और पित्त को कम करता है |
| उष्मा उपचार | वैक्यूम सख्त होना | आयामी स्थिरता में सुधार करता है |
विनिर्माण प्रक्रियाओं में आमतौर पर सीएनसी टर्निंग, सेंटरलेस ग्राइंडिंग, वैक्यूम हीट ट्रीटमेंट और टीआईएन या डीएलसी जैसी वैकल्पिक सतह कोटिंग्स शामिल हैं। इन प्रक्रियाओं को कोर कठोरता के साथ कठोरता को संतुलित करने, दोहराए जाने वाले लोड चक्रों के तहत भंगुर विफलता को रोकने के लिए चुना जाता है।
मानक इजेक्टर पिन को ऑटोमोटिव घटकों, उपभोक्ता इलेक्ट्रॉनिक्स हाउसिंग, मेडिकल डिस्पोज़ेबल और औद्योगिक प्लास्टिक भागों सहित इंजेक्शन मोल्डिंग संचालन की एक विस्तृत श्रृंखला में लागू किया जाता है। उनका स्थान और मात्रा मोल्ड डिज़ाइन के दौरान भाग की ज्यामिति, दीवार की मोटाई और सामग्री संकोचन व्यवहार के आधार पर निर्धारित की जाती है।
प्रदर्शन संबंधी विचारों में संरेखण सटीकता, स्नेहन की स्थिति और थर्मल विस्तार शामिल हैं। उच्च तापमान वाले मोल्डिंग वातावरण में, नरम होने या झुकने से रोकने के लिए सामग्री का चयन महत्वपूर्ण हो जाता है। अपघर्षक या कांच से भरे प्लास्टिक के लिए, सतह-उपचारित इजेक्टर पिन को अक्सर पहनने को कम करने के लिए निर्दिष्ट किया जाता है।
नियमित निरीक्षण और प्रतिस्थापन कार्यक्रम की सिफारिश की जाती है, क्योंकि सतह की मामूली क्षति भी दोषों को ढाले भागों में स्थानांतरित कर सकती है। मानकीकरण रखरखाव टीमों को व्यापक री-मशीनिंग के बिना खराब हो चुके पिनों को बदलने की अनुमति देता है, जिससे डाउनटाइम कम हो जाता है।
किसी विशिष्ट मोल्ड डिज़ाइन के लिए मानक इजेक्टर पिन का चयन कैसे किया जाता है?
चयन गुहा लेआउट, आवश्यक इजेक्शन बल, सामग्री प्रकार और मोल्ड ऑपरेटिंग तापमान पर आधारित है। इंजीनियर बल को समान रूप से वितरित करने और भाग विरूपण से बचने के लिए पिन व्यास और मात्रा की गणना करते हैं।
सतही फिनिश इजेक्टर पिन के प्रदर्शन को कैसे प्रभावित करती है?
बेहतर सतह फिनिश पिन और मोल्ड प्लेट के बीच घर्षण को कम करती है, घिसाव को कम करती है और चिपकने से रोकती है। यह सीधे तौर पर सुचारू इजेक्शन चक्र और लंबे समय तक सेवा जीवन में योगदान देता है।
स्टैंडर्ड इजेक्टर पिन को कितनी बार बदला जाना चाहिए?
प्रतिस्थापन अंतराल उत्पादन की मात्रा, सामग्री घर्षण और रखरखाव प्रथाओं पर निर्भर करते हैं। पहनने के निशान, झुकने, या मलिनकिरण के लिए दृश्य निरीक्षण का उपयोग आमतौर पर सेवाक्षमता निर्धारित करने के लिए किया जाता है।
उद्योग के नजरिए से, स्टैंडर्ड इजेक्टर पिन के लिए भविष्य के विकास के रुझान तेजी से जटिल मोल्ड डिजाइन और स्वचालित उत्पादन लाइनों का समर्थन करने के लिए उन्नत कोटिंग्स, उच्च थकान प्रतिरोध सामग्री और सख्त आयामी सहनशीलता पर ध्यान केंद्रित करते हैं।
टूलींग घटक आपूर्ति श्रृंखला में एक मान्यता प्राप्त भागीदार के रूप में,लकीयरअंतरराष्ट्रीय मानकों के अनुसार निर्मित मानक इजेक्टर पिन प्रदान करता है, जो विभिन्न मोल्डिंग आवश्यकताओं में लगातार गुणवत्ता और अनुप्रयोग विश्वसनीयता का समर्थन करता है।
मानक इजेक्टर पिन के संबंध में अधिक तकनीकी विवरण, अनुकूलित विशिष्टताओं या खरीद समर्थन के लिए,हमसे संपर्क करेंअनुप्रयोग-उन्मुख सहायता के लिए एक समर्पित तकनीकी टीम के साथ जुड़ना।
