मानक मोल्ड पंचों के लिए एक व्यावहारिक मार्गदर्शिका: चयन से रखरखाव तक पूर्ण-जीवनचक्र प्रबंधन

स्टैम्पिंग और मोल्डिंग की दुनिया में, पंच सबसे महत्वपूर्ण लेकिन अक्सर नजरअंदाज किए जाने वाले घटकों में से एक है। उस हिस्से के रूप में जो सामग्री को अलग करने या प्लास्टिक रूप से विकृत करने के लिए सीधे संपर्क करता हैमानक मोल्ड पंचका प्रदर्शन सीधे उत्पाद की गुणवत्ता, उत्पादन दक्षता और टूलींग लागत निर्धारित करता है। चाहे आप हाई-स्पीड स्टैम्पिंग लाइन चला रहे हों या सटीक फॉर्मिंग ऑपरेशन, मानक पंचों के व्यावहारिक पहलुओं को समझना - सामग्री चयन से लेकर रखरखाव अनुशासन तक - आपकी उत्पादन प्रक्रिया को अनुकूलित करने के लिए आवश्यक है।

I. मानक मोल्ड पंच क्या है?

एक मानक मोल्ड पंच, जिसे पंच-पिन, स्टैम्पिंग पंच या केवल पंच के रूप में भी जाना जाता है, स्टैम्पिंग डाई में स्थापित एक धातु घटक है जो निरंतर छिद्रण, ब्लैंकिंग या फॉर्मिंग ऑपरेशन करता है। यह वर्कपीस सामग्री को वांछित उत्पाद या अर्ध-तैयार भाग में अलग करने या आकार देने के लिए डाई के साथ मिलकर काम करता है।

मानक पंच विभिन्न अनुप्रयोगों के अनुरूप विभिन्न विन्यासों में आते हैं। सामान्य प्रकारों में टी-प्रकार मानक पंच, बी-प्रकार मानक पंच, निर्देशित पंच, सब-डाई पंच और फॉर्मिंग पंच शामिल हैं। एक पंच को "मानक" बनाने वाली बात यह है कि इसके आयाम और विनिर्देश ISO, DIN, JIS, HASCO, DME, या MISUMI जैसे स्थापित अंतरराष्ट्रीय मानकों के अनुरूप होते हैं, जो विनिमेयता और पूर्वानुमानित प्रदर्शन सुनिश्चित करते हैं।

द्वितीय. सामग्री और विनिर्माण: प्रदर्शन की नींव

सामान्य सामग्री

पंच सामग्री का चुनाव सीधे उपकरण के जीवन, पहनने के प्रतिरोध और लागत को प्रभावित करता है। यहां सबसे अधिक उपयोग की जाने वाली सामग्रियां हैं:

भूतल उपचार

पंच जीवन को बढ़ाने के लिए, सतही उपचार अक्सर लागू किए जाते हैं:

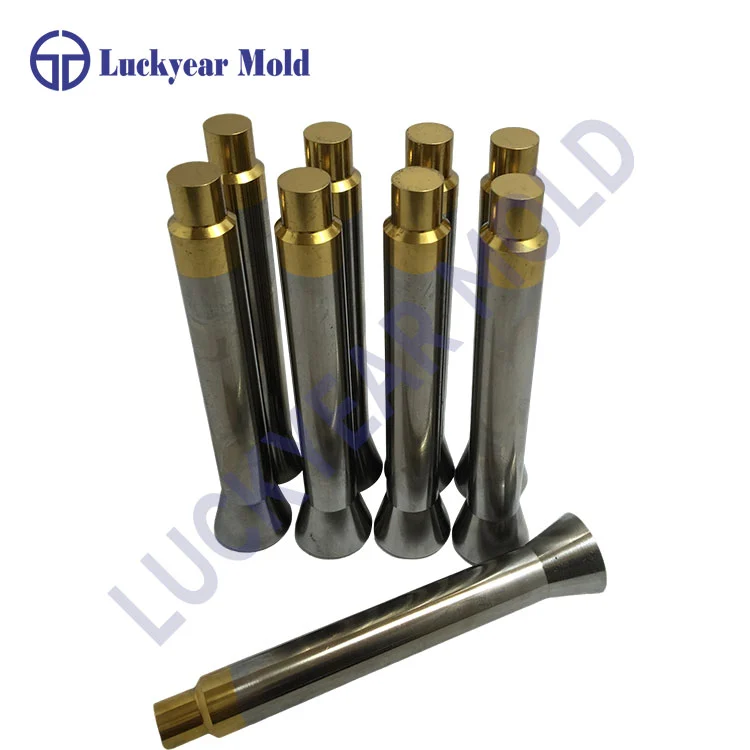

TiN – सोने के रंग का, उत्कृष्ट पहनने का प्रतिरोध प्रदान करता है
TiCN- TiN से अधिक कठोरता, अपघर्षक पदार्थों के लिए अच्छा है
TiAlN – उत्कृष्ट गर्मी प्रतिरोध, उच्च गति अनुप्रयोगों के लिए आदर्श
AlCrN- सूखी मशीनिंग स्थितियों में बेहतर प्रदर्शन
डीएलसी- कम घर्षण, सामग्री के आसंजन को कम करता है
ब्लैक नाइट्राइडिंग - लागत प्रभावी सतह सख्त करना

मुख्य आयामी पैरामीटर

मानक घूंसे कड़ी सहनशीलता के लिए निर्मित किए जाते हैं। एक गुणवत्ता मानक पंच आम तौर पर प्राप्त करता है:

• व्यास सहनशीलता: ±0.001 मिमी से ±0.002 मिमी

• सान्द्रता: 0.002 मिमी के भीतर

• गोलाई: 0.003 मिमी के भीतर

• सतह खुरदरापन: रा 0.04 से रा 0.4

तृतीय. सही मानक पंच का चयन कैसे करें

चयन आपके आवेदन की विशिष्ट आवश्यकताओं पर आधारित होना चाहिए। इन कारकों पर विचार करें:

1. सामग्री अनुकूलता

पंच सामग्री को वर्कपीस सामग्री से मेल खाना चाहिए। एल्यूमीनियम या हल्के स्टील जैसी नरम सामग्री के लिए, मिश्र धातु उपकरण स्टील पर्याप्त हो सकता है। स्टेनलेस स्टील या उच्च शक्ति वाले मिश्र धातुओं के लिए, उच्च गति वाले स्टील या कार्बाइड की सिफारिश की जाती है।

2. उत्पादन मात्रा

कम मात्रा/प्रोटोटाइपिंग: मिश्र धातु उपकरण स्टील एक लागत प्रभावी समाधान प्रदान करता है।
मध्यम मात्रा: हाई-स्पीड स्टील प्रदर्शन और लागत का अच्छा संतुलन प्रदान करता है।
उच्च मात्रा/निरंतर उत्पादन: टंगस्टन कार्बाइड या पाउडर धातुकर्म स्टील्स विस्तारित उपकरण जीवन के माध्यम से अपनी उच्च प्रारंभिक लागत को उचित ठहराते हैं।

3. अंतर्राष्ट्रीय मानक अनुपालन

मानक पंचों को विनिमेयता के लिए मान्यता प्राप्त मानकों के अनुरूप होना चाहिए:

ISO 8020- पंचों के लिए अंतर्राष्ट्रीय मानक
डीआईएन 9861- घूंसे के लिए जर्मन मानक
मिसुमी/डेटन/हैस्को-व्यापक रूप से प्रयुक्त उद्योग मानक

4. महत्वपूर्ण आयाम

कार्य अनुभाग व्यास, स्थापना अनुभाग आयाम और समग्र लंबाई पर ध्यान दें। इन्हें आपके डाई सेट के विनिर्देशों से मेल खाना चाहिए।

चतुर्थ. पंच-टू-डाई क्लीयरेंस: द क्रिटिकल रिलेशनशिप

पंच और डाई के बीच फिट मुद्रांकन गुणवत्ता में एक निर्णायक कारक है। उचित निकासी साफ कतरनी सुनिश्चित करती है, गड़गड़ाहट को कम करती है और उपकरण के जीवन को बढ़ाती है।

सामान्य तौर पर, उचित निकासी की अनुमति देने के लिए पंच व्यास डाई ओपनिंग से थोड़ा छोटा होना चाहिए। इस फिट को हासिल करने और बनाए रखने के लिए सटीक निर्माण और नियमित निगरानी की आवश्यकता होती है।

V. इंस्टालेशन और सेटअप सर्वोत्तम अभ्यास

उचित स्थापना यह सुनिश्चित करती है कि पंच डिज़ाइन के अनुसार संचालित हो:

1. संरेखण सत्यापित करें: सुनिश्चित करें कि साइड लोडिंग से बचने के लिए पंच और डाई संकेंद्रित हैं।

2. रिटेंशन की जाँच करें: सही रिटेनर का उपयोग करें और सुनिश्चित करें कि पंच सुरक्षित रूप से बंधा हुआ है।

3. क्लीयरेंस की पुष्टि करें: सत्यापित करें कि पंच-टू-डाई क्लीयरेंस निर्दिष्ट सीमा के भीतर है।

4. स्नेहन की जाँच करें: घर्षण और गर्मी संचय को कम करने के लिए उचित स्नेहक लागू करें।

VI. रखरखाव और देखभाल: पंच जीवन का विस्तार

विफलता के तरीके और रोकथाम

घूंसे मुख्य रूप से दो तंत्रों के माध्यम से विफल होते हैं: घिसाव और फ्रैक्चर।

प्रतीक्षा की छुपी लागत

पंच रखरखाव में सबसे आम गलतियों में से एक कार्रवाई करने से पहले भागों में दिखाई देने वाली गड़गड़ाहट दिखाई देने तक इंतजार करना है। जब तक गड़गड़ाहट दिखाई देती है, पंच किनारे पहले से ही एक महत्वपूर्ण त्रिज्या विकसित कर चुके होते हैं और क्षति घंटों तक जमा होती रहती है।

इस वास्तविक दुनिया के परिदृश्य पर विचार करें: यदि आप कम से कम घिसाव के साथ फिर से तेज करने के लिए एक पंच हटाते हैं, तो निष्कासन छोटा होता है। लेकिन अगर आप तब तक इंतजार करते हैं जब तक गड़गड़ाहट आपको कार्रवाई करने के लिए मजबूर नहीं करती, तो घिसाव और भी अधिक महत्वपूर्ण हो सकता है। उस किनारे को साफ करने में एक प्रतिक्रियाशील चक्र में सक्रिय रखरखाव के माध्यम से नष्ट होने की तुलना में कहीं अधिक उपकरण जीवन की खपत होती है।

व्यावहारिक रखरखाव दिशानिर्देश

उच्च सतह दबाव और तेज़ गर्मी संचय के कारण छोटे छिद्रों का अधिक बार निरीक्षण किया जाना चाहिए। नियंत्रित परिस्थितियों में बड़े घूंसे लंबे अंतराल तक चल सकते हैं।

संकेत जो बताते हैं कि इसे फिर से तेज करने या बदलने का समय आ गया है

• किनारे की गोलाई दिखाई दे रही है

• बेसलाइन से आवश्यक टन भार में वृद्धि

• मुद्रांकित भागों पर कतरनी सतह का प्रतिशत कम हो गया

• असंगत गुणवत्ता या आयामी बहाव दिखाने वाले हिस्से

सातवीं. सभी उद्योगों में सामान्य अनुप्रयोग

मानक मोल्ड पंच का उपयोग लगभग सभी विनिर्माण क्षेत्रों में किया जाता है:

आठवीं. अर्थशास्त्र को समझना

एक मानक मोल्ड पंच का व्यावहारिक मूल्य उसके खरीद मूल्य से कहीं अधिक है। इन लागत कारकों पर विचार करें:

प्रारंभिक लागत: उच्च श्रेणी की सामग्रियों की प्रारंभिक लागत अधिक होती है लेकिन उनका जीवन लंबा होता है।
री-शार्पनिंग लागत: प्रत्येक री-शार्पनिंग से सामग्री निकल जाती है और उपकरण का कुल जीवन कम हो जाता है।
डाउनटाइम लागत: अनियोजित पंच विफलता से उत्पादन रुक जाता है; रखरखाव के बीच बहुत अधिक समय तक प्रतीक्षा करने से कुल लागत बढ़ जाती है।
गुणवत्ता लागत: घिसे हुए पंच स्क्रैप और पुनः कार्य उत्पन्न करते हैं, जिससे लाभप्रदता प्रभावित होती है।

आर्थिक रूप से आकर्षक स्थान आवश्यक रूप से सबसे सस्ता पंच नहीं है, न ही सबसे महंगा - यह वह है जो अपने पूरे जीवन चक्र में प्रति मुद्रांकित हिस्से की कुल लागत सबसे कम प्रदान करता है।

Theमानक मोल्ड पंचस्टैम्पिंग प्रक्रिया में यह एक छोटा सा घटक हो सकता है, लेकिन उत्पादकता, गुणवत्ता और लागत पर इसका प्रभाव बहुत अधिक है। व्यावहारिक सफलता आपके एप्लिकेशन के लिए सही सामग्री और कॉन्फ़िगरेशन का चयन करने से शुरू होती है, उचित स्थापना और निकासी प्रबंधन के माध्यम से जारी रहती है, और अनुशासित रखरखाव में समाप्त होती है - दृश्य विफलता की प्रतीक्षा नहीं कर रही है, बल्कि मापी गई टूट-फूट और चक्र गणना के आधार पर कार्य करती है। जब आप ज्यामिति, भौतिक विज्ञान और भौतिक विज्ञान पर ध्यान केंद्रित करते हुए एक प्रक्रिया इंजीनियर की मानसिकता के साथ अपना काम करते हैं, तो आप एक उपभोज्य हिस्से को एक विश्वसनीय उत्पादन संपत्ति में बदल देते हैं।
