कैसे सटीक बॉल लॉक पंच स्टैम्पिंग दक्षता में सुधार करते हैं

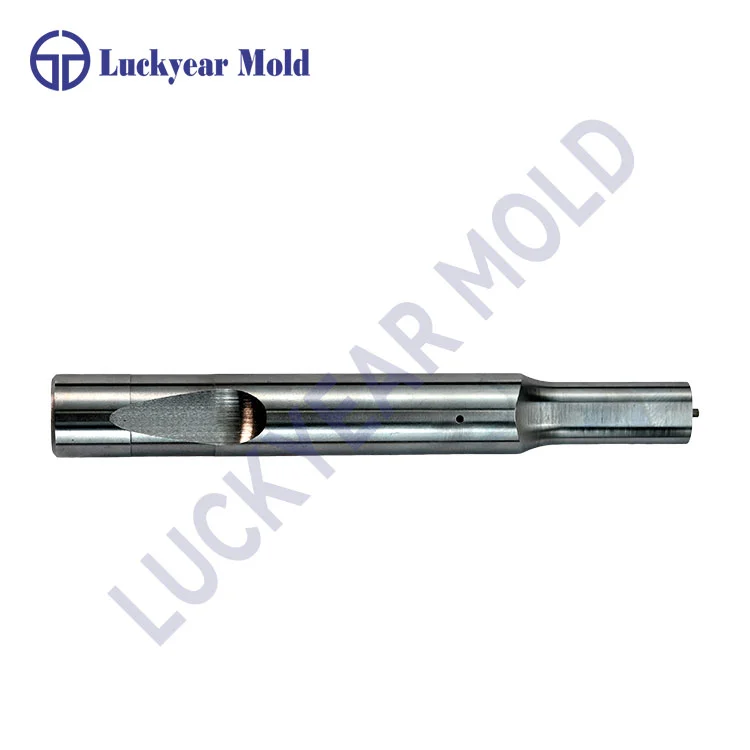

प्रिसिजन बॉल लॉक पंचविशेष टूलींग घटक हैं जिनका व्यापक रूप से धातु स्टैम्पिंग, डाई बनाने, मशीनिंग और सटीक निर्माण में उपयोग किया जाता है। सटीक स्थिति और त्वरित स्थापना के लिए डिज़ाइन किए गए, ये पंच रखरखाव या टूलींग परिवर्तन की आवश्यकता होने पर तेजी से प्रतिस्थापन की अनुमति देते हुए पंच बॉडी को सुरक्षित रूप से पकड़ने के लिए बॉल-लॉक तंत्र का उपयोग करते हैं।

पारंपरिक निश्चित पंचों की तुलना में, सटीक बॉल लॉक पंच उत्पादन वातावरण में बेहतर सुविधा प्रदान करते हैं जहां टूलींग सटीकता, प्रतिस्थापन गति और लगातार प्रदर्शन महत्वपूर्ण हैं।

प्रिसिजन बॉल लॉक पंच क्या हैं?

प्रिसिजन बॉल लॉक पंच एक प्रकार का प्रतिस्थापन योग्य पंच घटक है जो पंच होल्डर या रिटेनर के अंदर पंच को सुरक्षित करने के लिए लॉकिंग बॉल तंत्र का उपयोग करता है।

लॉकिंग सिस्टम में आम तौर पर शामिल हैं:

बॉल-लॉक डिज़ाइन ऑपरेटरों को टूलिंग सिस्टम को पूरी तरह से अलग किए बिना जल्दी से पंच स्थापित करने या हटाने की अनुमति देता है।

बॉल लॉक पंच कैसे काम करता है?

कार्य सिद्धांत एक सरल यांत्रिक लॉकिंग संरचना पर आधारित है।

इंस्टॉलेशन के दौरान:

पंच को पंच धारक में डाला जाता है।

लॉकिंग बॉल रिटेनिंग पोजीशन में चली जाती है।

गेंद धारक खांचे या लॉकिंग क्षेत्र से जुड़ती है।

ऑपरेशन के दौरान पंच मजबूती से स्थिर हो जाता है।

जब प्रतिस्थापन की आवश्यकता होती है, तो उत्पादन के दौरान डाउनटाइम को कम करते हुए, पंच को उचित उपकरण के साथ छोड़ा और हटाया जा सकता है।

प्रिसिजन बॉल लॉक पंचों का व्यापक रूप से उपयोग क्यों किया जाता है?

आधुनिक विनिर्माण के लिए उच्च दक्षता और निरंतर सटीकता की आवश्यकता होती है। बॉल लॉक पंच कई व्यावहारिक लाभ प्रदान करते हैं।

1. तेज़ टूल प्रतिस्थापन

स्टैम्पिंग और फॉर्मिंग ऑपरेशन में, पंच घिसना एक सामान्य घटना है। एक त्वरित-परिवर्तन डिज़ाइन ऑपरेटरों को क्षतिग्रस्त या घिसे-पिटे पंचों को तेज़ी से बदलने की अनुमति देता है।

लाभों में शामिल हैं:

मशीन का डाउनटाइम कम हो गया

आसान रखरखाव

बेहतर उत्पादन क्षमता

2. बेहतर स्थिति निर्धारण सटीकता

परिशुद्धता विनिर्माण सटीक पंच स्थिति पर निर्भर करता है।

बॉल लॉक पंच निम्नलिखित प्रदान करने के लिए डिज़ाइन किए गए हैं:

स्थिर स्थापना

दोहराने योग्य स्थिति

संरेखण त्रुटियाँ कम हो गईं

सख्त सहनशीलता वाले अनुप्रयोगों के लिए यह विशेष रूप से महत्वपूर्ण है।

3. सुविधाजनक उपकरण प्रबंधन

क्योंकि अलग-अलग पंचों को अलग से बदला जा सकता है, निर्माताओं को हमेशा संपूर्ण टूलींग असेंबली को बदलने की आवश्यकता नहीं होती है।

इससे रखरखाव लागत कम करने में मदद मिलती है और इन्वेंट्री प्रबंधन सरल हो जाता है।

प्रिसिजन बॉल लॉक पंच के सामान्य अनुप्रयोग

1. धातु मुद्रांकन

धातु मुद्रांकन मुख्य अनुप्रयोग क्षेत्रों में से एक है।

के लिए इस्तेमाल होता है:

छेद करना

शीट धातु का निर्माण

घटक निर्माण

ऑटोमोटिव पार्ट्स का उत्पादन

सटीक घूंसे बार-बार किए गए ऑपरेशन के दौरान लगातार परिणाम बनाए रखने में मदद करते हैं।

2. डाई विनिर्माण

डाई और मोल्ड उत्पादन में, सटीक पंच स्थिति आवश्यक है।

बॉल लॉक पंचों का आमतौर पर उपयोग किया जाता है:

प्रगतिशील मर जाता है

मुद्रांकन मर जाता है

कस्टम टूलींग सिस्टम

3. इलेक्ट्रॉनिक्स और छोटे घटक विनिर्माण

छोटे और सटीक भागों की आवश्यकता वाले उद्योगों के लिए, सटीक पंच सुसंगत सुविधाएँ बनाने में मदद करते हैं।

अनुप्रयोगों में शामिल हैं:

इलेक्ट्रॉनिक उपकरण

छोटे धातु के हिस्से

परिशुद्धता कोष्ठक

4. मशीनरी विनिर्माण

विभिन्न यांत्रिक घटकों को सटीक छेद और प्रोफाइल की आवश्यकता होती है। बदली जाने योग्य पंच प्रणालियाँ निर्माताओं को उत्पादन लचीलापन बनाए रखने में मदद करती हैं।

बॉल लॉक पंच चुनते समय ध्यान देने योग्य महत्वपूर्ण विशेषताएं

1. सामग्री और कठोरता

पंच सामग्री सीधे स्थायित्व और पहनने के प्रतिरोध को प्रभावित करती है।

सामान्य सामग्रियों में शामिल हैं:

सही सामग्री वर्कपीस सामग्री और उत्पादन स्थितियों पर निर्भर करती है।

2. आयामी सटीकता

लगातार मशीनिंग परिणामों को बनाए रखने के लिए सटीक पंचों को सटीक आयामों की आवश्यकता होती है।

महत्वपूर्ण विशिष्टताओं में शामिल हैं:

पंच व्यास

लंबाई

सिर के आयाम

सहनशक्ति स्तर

सतही समापन

स्वचालित उत्पादन लाइनों के लिए उच्च परिशुद्धता विशेष रूप से महत्वपूर्ण है।

3. भूतल उपचार

सेवा जीवन को बेहतर बनाने के लिए कुछ पंचों को सतही उपचार प्राप्त होता है।

सामान्य उपचारों में शामिल हो सकते हैं:

हार्ड कोटिंग

सतह का सख्त होना

चमकाने

ये उपचार बार-बार ऑपरेशन के दौरान घिसाव और घर्षण को कम करने में मदद कर सकते हैं।

प्रिसिजन बॉल लॉक पंच बनाम पारंपरिक पंच

बॉल लॉक पंचों का मुख्य लाभ उनकी त्वरित परिवर्तन क्षमता है।

व्यावहारिक रखरखाव युक्तियाँ

नियमित रूप से पहनने का निरीक्षण करें

लगातार पंचिंग ऑपरेशन के कारण हो सकते हैं:

किनारे का घिसाव

सतही क्षति

काटने का प्रदर्शन कम हो गया

नियमित निरीक्षण से प्रतिस्थापन आवश्यकताओं की शीघ्र पहचान करने में मदद मिलती है।

टूलींग को साफ़ रखें

धूल, धातु के टुकड़े और अवशेष स्थापना सटीकता को प्रभावित कर सकते हैं। पंच और होल्डर को साफ रखने से स्थिर संचालन बनाए रखने में मदद मिलती है।

उचित भंडारण का प्रयोग करें

रोकथाम के लिए पंचों को व्यवस्थित तरीके से संग्रहित करें:

सतह पर खरोंचें

विभिन्न विशिष्टताओं का मिश्रण

आकस्मिक नुकसान

अक्सर पूछे जाने वाले प्रश्नों

कौन से उद्योग प्रिसिजन बॉल लॉक पंच का उपयोग करते हैं?

इनका उपयोग आमतौर पर धातु स्टैम्पिंग, ऑटोमोटिव विनिर्माण, इलेक्ट्रॉनिक्स उत्पादन, डाई मेकिंग और सटीक मशीनिंग उद्योगों में किया जाता है।

क्या बॉल लॉक पंच बदले जा सकते हैं?

हाँ। रखरखाव की आवश्यकता होने पर आसान प्रतिस्थापन के लिए उनका त्वरित-परिवर्तन डिज़ाइन विशेष रूप से विकसित किया गया है।

मानक पंचों के बजाय बॉल लॉक पंच क्यों चुनें?

वे तेजी से प्रतिस्थापन, आसान रखरखाव और लगातार स्थिति प्रदान करते हैं, जो उन्हें लगातार टूलींग परिवर्तन की आवश्यकता वाले उत्पादन वातावरण के लिए उपयुक्त बनाता है।

बॉल लॉक पंच कितने समय तक चल सकता है?

सेवा जीवन सामग्री, वर्कपीस कठोरता, परिचालन स्थितियों, स्नेहन और रखरखाव प्रथाओं जैसे कारकों पर निर्भर करता है।
