प्रिसिजन बॉल लॉक पंचधातु स्टैम्पिंग और डाई-मेकिंग कार्यों में प्रमुख टूलींग घटक हैं जो तेजी से डालने और हटाने के लिए त्वरित-परिवर्तन "बॉल लॉक" तंत्र का उपयोग करते हैं। यह मार्गदर्शिका बताती है कि वे क्या हैं, वे कैसे कार्य करते हैं, उनका उपयोग कहाँ किया जाता है, और अपनी विनिर्माण प्रक्रिया के लिए सही प्रकार का चयन कैसे करें - निर्णय लेने में सहायता के लिए उद्योग के संदर्भ और उदाहरणों के साथ।

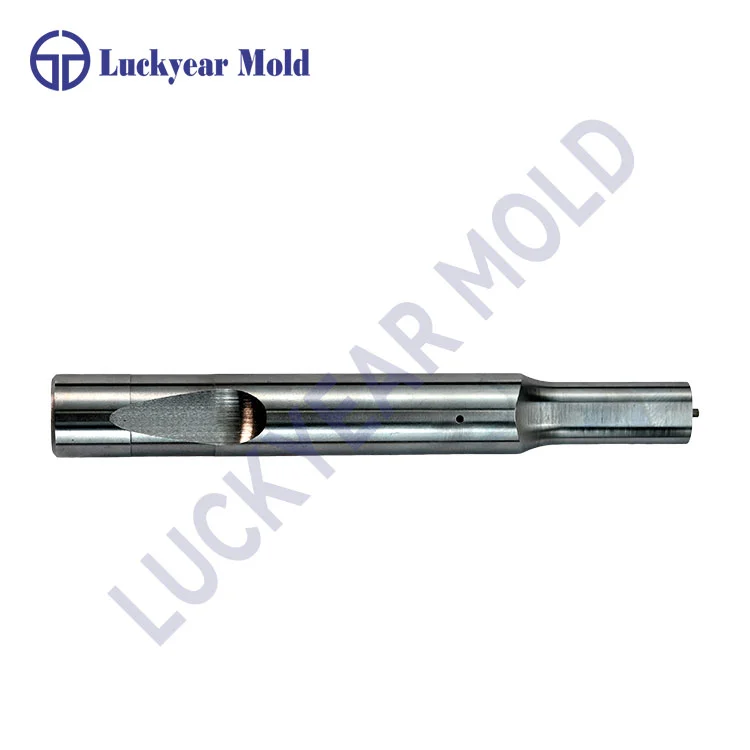

प्रिसिजन बॉल लॉक पंच विशेष धातु स्टैम्पिंग उपकरण हैं जिन्हें लॉकिंग बॉल पर आधारित त्वरित-परिवर्तन तंत्र का उपयोग करके शीट धातु या अन्य सबस्ट्रेट्स में छेद या रूप बनाने के लिए डिज़ाइन किया गया है। वे उच्च ग्रेड टूल स्टील्स जैसे SKH51, SKD11, या समकक्ष सामग्रियों से बने होते हैं और औद्योगिक टूलींग अनुप्रयोगों में दोहराए जाने वाले प्रदर्शन के लिए सटीक सहनशीलता के लिए निर्मित होते हैं।
मानक पंचों के विपरीत, जिन्हें एक निश्चित माउंटिंग के साथ डाई सीट में दबाया या संचालित किया जाता है, बॉल लॉक पंच एक छोटी स्टील बॉल और नाली के माध्यम से रिटेनर में "लॉक" करता है, जिससे पूरे डाई सिस्टम को नष्ट किए बिना तेजी से हटाने और प्रतिस्थापन को सक्षम किया जाता है। यह तंत्र टूलींग रखरखाव या बदलाव के दौरान डाउनटाइम को काफी कम कर देता है।
सटीक बॉल लॉक पंच का संचालन सिद्धांत इसके अद्वितीय त्वरित-परिवर्तन लॉकिंग सिस्टम पर निर्भर करता है:
यह प्रणाली पारंपरिक प्रेस-फिट टूल के विपरीत है, जिन्हें टूलींग घटकों को बदलने या समायोजित करने के लिए महत्वपूर्ण टियरडाउन समय की आवश्यकता होती है।
प्रिसिजन बॉल लॉक पंच का उपयोग करने के लाभ विशेष रूप से मध्यम और उच्च-मात्रा उत्पादन वातावरण में स्पष्ट हैं:
| फ़ायदा | स्पष्टीकरण |
|---|---|
| त्वरित परिवर्तन-आउट | बॉल लॉक तंत्र डाई को हटाए बिना तेजी से पंच प्रतिस्थापन की अनुमति देता है, जिससे रखरखाव डाउनटाइम कम हो जाता है। |
| उन्नत परिशुद्धता | उच्च सहनशीलता के लिए निर्मित, लगातार छेद की गुणवत्ता और संरेखण सुनिश्चित करना। |
| बहुमुखी प्रतिभा | इजेक्टर विकल्पों के साथ या उसके बिना, हल्के और भारी शुल्क दोनों शैलियों में उपलब्ध है। |
| डाउनटाइम कम हो गया | घिसे हुए या क्षतिग्रस्त पंचों को तेजी से हटाने से रखरखाव चक्र में तेजी आती है। |
ये लाभ बॉल लॉक पंच को ऑटोमोटिव स्टैम्पिंग, उपकरण निर्माण और औद्योगिक डाई बिल्डिंग में आम बनाते हैं जहां अपटाइम और पार्ट स्थिरता महत्वपूर्ण हैं।
प्रिसिजन बॉल लॉक पंच एप्लिकेशन आवश्यकताओं के आधार पर विभिन्न प्रकार के कॉन्फ़िगरेशन में आते हैं:
सही बॉल लॉक पंच का चयन कई कारकों पर निर्भर करता है:
प्रिसिजन बॉल लॉक पंच किस सामग्री से बने होते हैं?
अधिकांश सटीक बॉल लॉक पंच उच्च श्रेणी के टूल स्टील्स जैसे SKH51, SKD11, या समकक्ष से बनाए जाते हैं। ये सामग्रियां बार-बार मुद्रांकन संचालन के लिए आवश्यक कठोरता और पहनने का प्रतिरोध प्रदान करती हैं।
बॉल लॉक मैकेनिज्म टूलिंग अपटाइम में कैसे सुधार करता है?
बॉल लॉक तंत्र संपूर्ण डाई को नष्ट किए बिना धारकों से त्वरित प्रविष्टि और हटाने की अनुमति देता है। इससे रखरखाव में तेजी आती है और उत्पादन का डाउनटाइम कम हो जाता है।
क्या बॉल लॉक पंच का उपयोग इजेक्टर सिस्टम के साथ किया जा सकता है?
हां, एकीकृत इजेक्टर (जिन्हें अक्सर बॉल लॉक इजेक्टर पंच कहा जाता है) के साथ डिज़ाइन किए गए बॉल लॉक पंच हैं जो स्लग को खींचने से रोकने और कुछ अनुप्रयोगों में डाई के प्रदर्शन को बेहतर बनाने में मदद करते हैं।
कौन से उद्योग आमतौर पर बॉल लॉक पंच का उपयोग करते हैं?
बॉल लॉक पंच का व्यापक रूप से ऑटोमोटिव विनिर्माण, उपकरण उत्पादन और औद्योगिक डाई बिल्डिंग में उपयोग किया जाता है जहां शीट मेटल संचालन अक्सर होता है और सटीकता आवश्यक होती है।
क्या बॉल लॉक पंच मानकीकृत हैं?
बॉल लॉक फ़ंक्शन उचित जुड़ाव और सुरक्षा के लिए एएनएसआई बी94.17 जैसे मानकों के अनुरूप है, लेकिन सटीक आयाम और प्रोफाइल निर्माता के अनुसार भिन्न हो सकते हैं। बॉल सीट के सही स्थान के लिए पंच रिटेनर्स और गेज की जाँच करने से समस्याओं को रोकने में मदद मिलती है।
उच्च परिशुद्धता टूलींग आवश्यकताओं के लिए, जैसे उद्योग जगत के नेताओं के साथ साझेदारी करने पर विचार करेंडोंगगुआन लकियर प्रिसिजन मोल्ड पार्ट्स कंपनी लिमिटेडजो बॉल लॉक पंच सहित सटीक टूलींग घटकों में विशेषज्ञ हैं।
